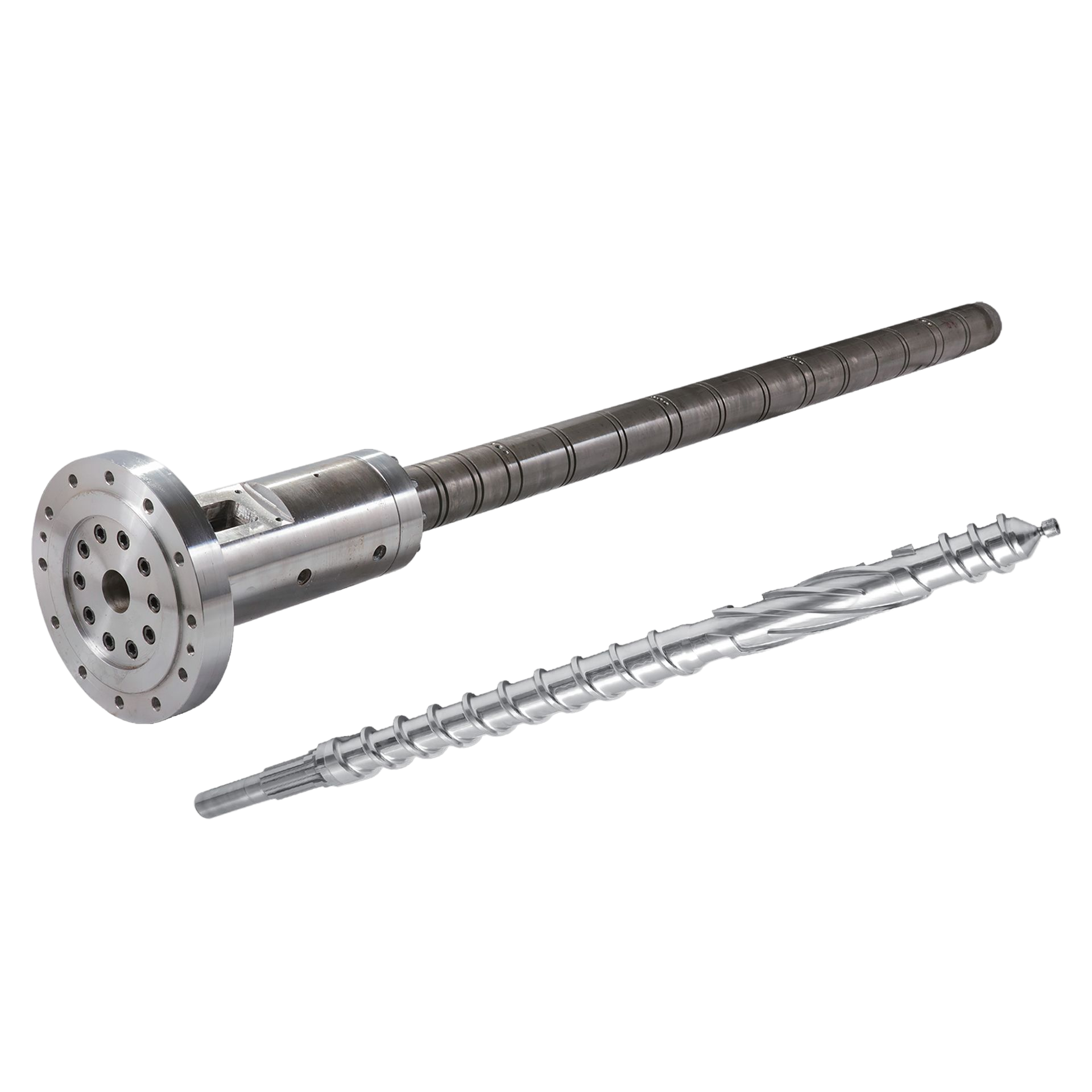

Was sind Bimetall-Extrusionsschrauben?
Barrelize Bimetall-Extrusionsschnecken bestehen aus zwei Legierungsmetallen. Das erste Metall ist das Grundmaterial und das zweite Metall ist das Beschichtungsmaterial. Bimetallische Extrusionsschnecken weisen daher eine bessere Korrosions- und Abriebfestigkeit auf, sind langlebiger und halten länger als nicht-bimetallische Schnecken.
Wie stellt man die Bimetall-Extrusionsschnecke aus zwei Metallen her?
Barrelize verwendet PTA-Schweißmaschinen, um die speziellen Ni-basierten Legierungspulver auf den Kamm der Schnecke zu sprühen und zu schweißen, was für eine hohe Oberflächenhaftfestigkeit sorgt und die Widerstandsfähigkeit der Bimetall-Extrusionsschnecke verbessert.
Was ist die Spezifikation der bimetallischen Extrusionsschnecken von Barrelize?
Als erstes Grundmaterial können Sie zwischen 38CrMoALA und 42CrMo wählen. Das zweite Metall ist normalerweise eine Legierung auf Ni-Basis. Durch Barrelisieren kann die Dicke der Bimetallschicht auf 1,5 bis 2 mm erhöht werden. Die Härte kann HRC53-HRC56 erreichen.
Die allgemeinen Vorteile der bimetallischen Extrusionsschnecke von Barrelize sind hohe Korrosionsbeständigkeit, hohe Verschleißfestigkeit und hohe Temperaturbeständigkeit, längere Haltbarkeit und längere Lebensdauer.
Welche Anwendung finden Barrelize Bimetall-Extrusionsschnecken?
Additive Kunststoffmaterialien mit weniger als 30 % Glasfaser, Korrosionsformel, Nachschleifharz, Kalziumpulverfüllung, additive feuerfeste Materialien, Nylon, PVC, PC, PPA, PPO, PPS, PA6T, LCP, ABS, Bakelit, Feuer-PC-Glasfaser, Nylon-Glasfaser.
Teilen Sie uns Ihre detaillierten Anforderungen mit. Wir verfügen über das Fachwissen und das Wissen, um unsere Lösungen an Ihre Anforderungen an Bimetall-Extrusionsschnecken anzupassen.
Produkt | Materialbasis | Behandlung | Technischer Parameter | Anwendung |
Schrauben | 38CrMoAlA | Nitrieren | Anlasshärte: HB260-280 Nitrierhärte: HV950 Tiefe der Nitridschicht: 0,4–0,6 mm Sprödigkeit: ≤2,5 Oberflächengüte Ra0,04 | Wird für gewöhnliche säurefreie Produkte mit geringer Partikelgröße verwendet und enthält kein GF. Wie ABS\PP\PS usw. |
Schrauben | 38CrMoAlA | Bimetallische Legierung auf Ni-Basis | Legierungsdicke: ≥1,5 mm Härte: HRC53~56 Sprödigkeit: ≤2,5 Oberflächengüte Ra0,04 | Wird zum Hinzufügen von saurem Kunststoff mit einem GF-Anteil von weniger als 30 % verwendet. |
Schrauben | 42CrMo | Galvanische Bimetalllegierung auf Ni-Basis | Legierungsdicke ≥ 1,5 mm Galvanisierungsdicke: 0,03–0,0 mm Härte: HRC52~55 | transparentes Material/Farbmischmaterial |
Schrauben | Vollständig harter pulvermetallurgischer Stahl | Vakuum-Abschreckverfahren | Abschreckhärte: HRC57-59, Galvanisierbare Dicke: 0,03–0,05 mm | geeignet für technische Kunststoffe mit 35 % GF oder weniger, Hochtemperaturmaterialien. PA GF/ LCP GF/Hochtemperatur-PC |
Schrauben | Vollharter pulvermetallurgischer Stahl | Vakuum-Abschreckverfahren | Abschreckhärte: HRC59~61 Dicke 0,005–0,01 mm | Geeignet für technische Kunststoffe mit 45 % GF oder weniger |
